1.1功能簡介

SSD-DCXJ/18模塊負責采集單體電池電壓、電池組溫度，并通過RS485接口將數據上傳到監控主機，SD-DCXJ/18主要功能如下。

檢測19節單體電池電壓。

檢測1組電池組溫度。

1.2裝配圖與接線表

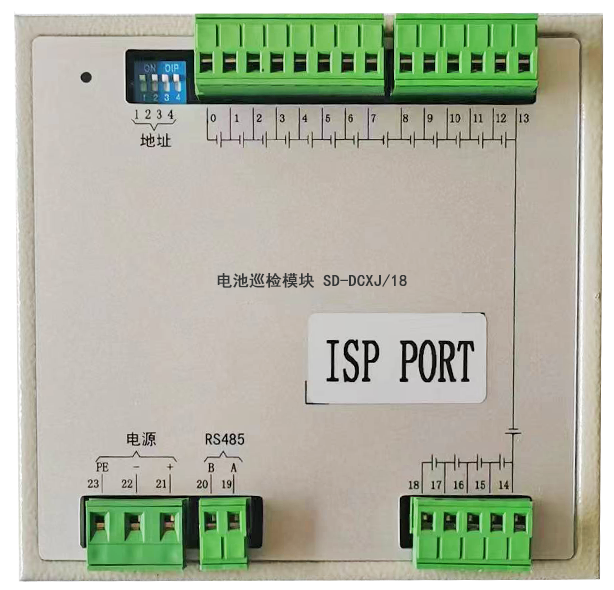

圖7-1 SD-DCXJ/18裝配圖

1.3電池接線

每臺SD-DCXJ/18模塊能檢測19節標稱值為12V的電池電壓。圖6-2為檢測18節電池時SD-DCXJ/18接線示意圖。表6-2為SD-DCXJ/18地址撥碼表。

1.4注意事項

在接通之前，還是有必要仔細確認接線，以防止危險。

溫度傳感器已經做好線，如果需要重新接線，一定要注意正確接線。

溫度傳感器接口信號線之間不能短路，不能與其他設備的溫度信號連接。

有電池巡檢模塊時，溫度傳感器用在電池巡檢模塊上。

  485A與監控主機485A連接，485B與監控主機485B連接。
